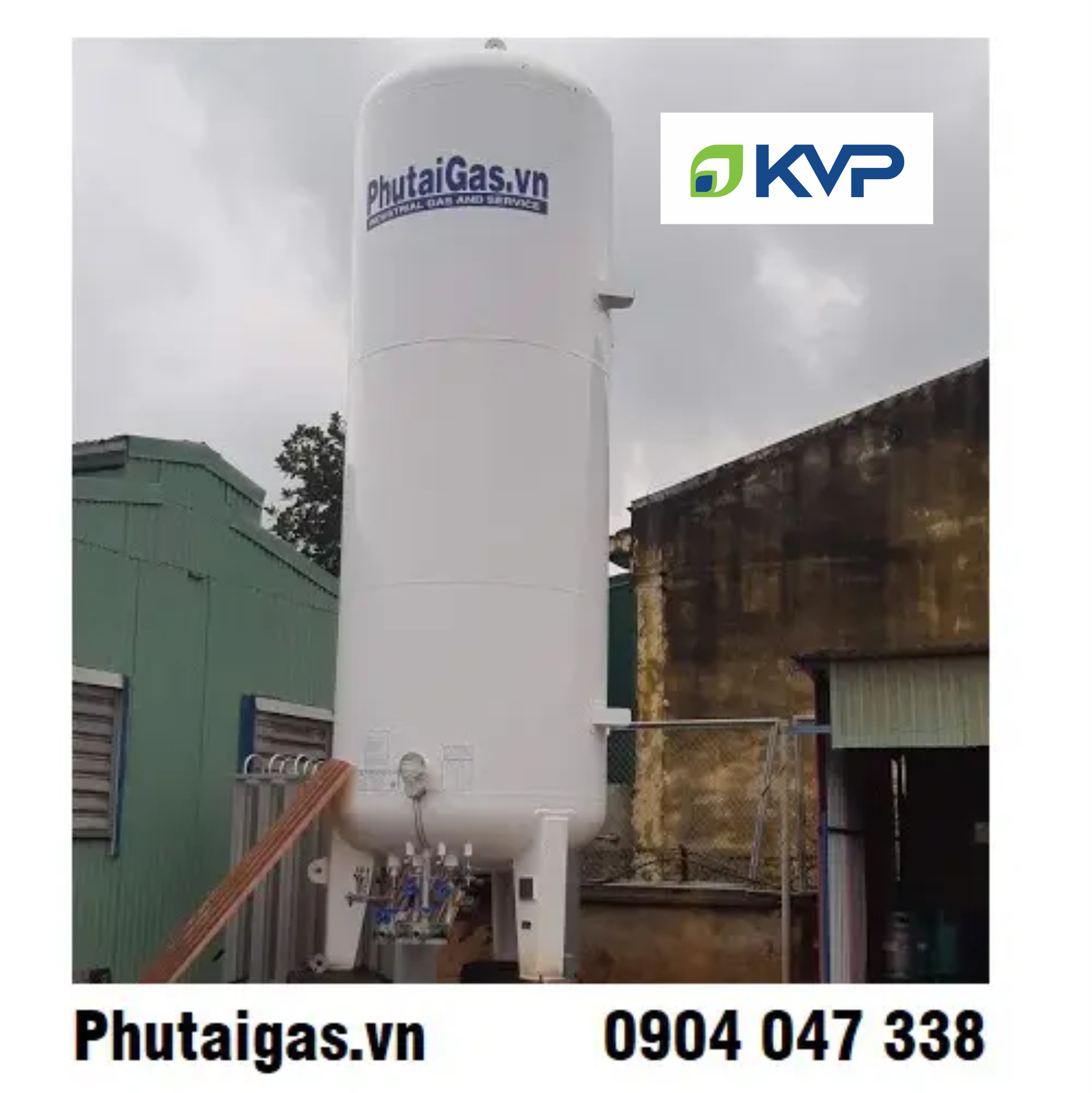

Bồn chứa khí Oxy/Nito/Argon lỏng chịu lạnh V=30m3, WP:1.6Mpa, Kiểu đứng. Kết cấu của bồn chứa được thiết kế bởi 2 lớp vỏ, được lồng vào nhau, Giữa 2 lớp vỏ được dồn các loại vật liệu cách nhiệt và hút chân không sao cho ngăn không để trao đổi nhiệt giữa 2 lớp vỏ.
Do nhiệt độ của các loại khí hóa lỏng có nhiệt độ lạnh sâu như (Oxy lỏng: -182,96 °C, Nito lỏng : -196oC, Argon lỏng : −189,35 °C), nên công nghệ cách nhiệt và hút chân không được ứng dụng công nghệ mới hoàn toàn : Sử dụng bột đá Trân Châu (Hạt Perllic trong môi trường chân không) để đảm bảo chất lượng bồn chứa tốt nhất và tuổi thọ cao.
Kiểm tra chân không tuyệt đối, chụp siêu âm 100% mối hàn, Kiểm tra rò rỉ bằng Quang Phổ. Sơn vỏ bồn chất lượng cao đảm bảo độ bền đẹp, và tuổi thọ cao.
Với loại áp suất thiết kế 1.6Mpa, được chế tạo tiêu chuẩn tại nhà máy, chúng tôi cũng đã thiết đặt kiểm tra và giám sát chặt chẽ trong quá trình chế tạo và thử nghiệm.
Bồn chứa có toàn bộ các hệ thống van điều khiển, van an toàn, báo mức, áp kế, nhiệt kế được lắp sẵn đồng thời kèm theo đó bộ dàn bốc hơi tăng áp lắp sẵn kèm theo dưới chân bồn.
TÍNH NĂNG ĐẶC BIỆT
Ứng dụng
Bồn chứa khí Oxy/Nito/Argon lỏng chịu lạnh được sử dụng trong việc lưu trữ và phân phối tại khu vực có nhu cầu sử dụng các loại khí lớn. Được sử dụng trong các ngành như : Lưu trữ dưỡng khí oxy Y tế, Oxy công nhiệp, Khí Argon, Khí Ni tơ lỏng hoặc khí LNG trong các ngành công nghiệp nặng.
Việc lưu trữ bằng khí hóa lỏng sẽ lớn hơn, hiệu quả hơn, năng suất hơn với việc lưu trữ bằng khí thông thường ở điều kiện tiêu chuẩn.
Bảo hành :
Thời gian bảo hành 2 năm, Phutaigas thực hiện bảo hành và bảo trì tại việt nam, chúng tôi luôn tin tưởng rằng, sản phẩm đạt chất lượng cao của chúng tôi sẽ tạo thêm thương hiệu của chúng tôi trên thị trường.
Bồn chứa được kiểm định kỹ thuật an toàn của các cơ quan chức năng, Chứng nhận kiểm định an toàn và cấp giấy phép đủ điều kiện hoạt động.
THÔNG SỐ KỸ THUẬT
Cryogenic stogage tank, LOX/LN2/LAR, V=30m3 WP 1.6Mpa, Vertical type.
MODEL : FLC 30/1.6
Thông số lớp vỏ bên ngoài
Fluid/Môi chất : Chân không
Đường kính vỏ ngoài : 2700mm
Vật liệu chế tạo : Q345R
Chiều dày vỏ : 8mm
Áp suất : -0,1Mpa
Áp suất kiểm tra : 0,11Mpa
Thông số lớp vỏ bên trong
Fluid / Môi chất : LOX/LN2/LAR
Đường kính (mm): 2100mm
Chiều dày vỏ: 12mm
Vật liệu chế tạo : SS30408
Áp suất làm việc / Áp suất thiết kế: 1.6Mpa/1.68Mpa
Nhiệt độ thiết kế: (oC) -196 --> -175
Áp suất kiểm tra (test): 1.96Mpa
Note: Thông số kỹ thuật trên là thông số tham khảo, thông số kỹ thuật có thể thay đổi theo thực tế trên từng sản phẩm thiết bị cụ thể
